CABLE CAT6 UTP – W100 Series

CABLE CAT6 UTP

La serie W100 es un cable UTP CAT6 preterminado diseñado específicamente para el mercado de alquiler y montaje de eventos. Los tramos cortos son ideales para conectar pantallas LED, mientras que los tramos más largos son perfectos para conectar tarjetas de envío y recepción LED. Hemos mejorado la estructura general del cable, logrando una mayor flexibilidad y un rendimiento óptimo, además de facilitar su uso. Conservamos nuestras características patentadas: protectores de PVC contra tirones, cierres de cabeza de cristal resistentes a la flexión y revestimiento exterior de PVC de doble capa. La serie W100 ofrece el equilibrio perfecto entre durabilidad y flexibilidad.

    Consultar precios

    ⓘ PRECIOS SIN IVA

    Descripción

    La serie W100 es un cable UTP CAT6 preterminado diseñado específicamente para el mercado de alquiler y montaje de eventos. Los tramos cortos son ideales para conectar pantallas LED, mientras que los tramos más largos son perfectos para conectar tarjetas de envío y recepción LED. Hemos mejorado la estructura general del cable, logrando una mayor flexibilidad y un rendimiento óptimo, además de facilitar su uso. Conservamos nuestras características patentadas: protectores de PVC contra tirones, cierres de cabeza de cristal resistentes a la flexión y revestimiento exterior de PVC de doble capa. La serie W100 ofrece el equilibrio perfecto entre durabilidad y flexibilidad.



    Características

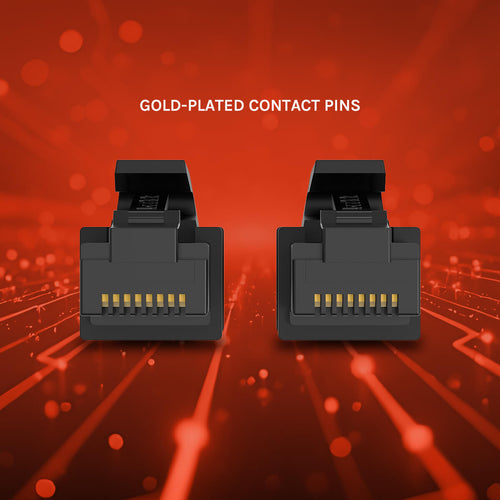

    Pines de contacto chapados en oro

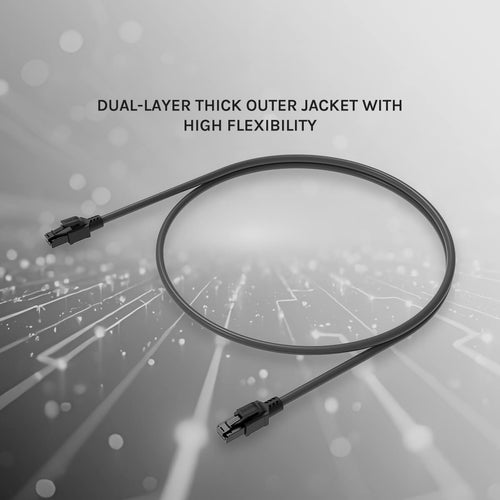

    Chaqueta exterior de doble capa 100P mejorada con alta flexibilidad

    Chaqueta exterior de doble capa 100P mejorada con alta flexibilidad





    Name Specification
    Model W100-xxM
    Connector Type RJ45 UTP
    Cable Type CAT6 UTP
    Environmental Information RoHS 2.0 Compliant
    Connector Size 45.7*17.69*13.8mm
    Connector Components SR+RJ45 plug+Boot
    RJ45 Connector One-piece single-row modular plug (PA66)
    Connector Color Black
    Gold Plate Thickness 1μm—50μm
    Latch Tab Material PA66
    Boot Injection molded boot
    Structure Conductor + Inner sheath + Outer jacket
    Conductor Gauge 24AWG
    Conductor Size 7/0.20±0.008mm *8

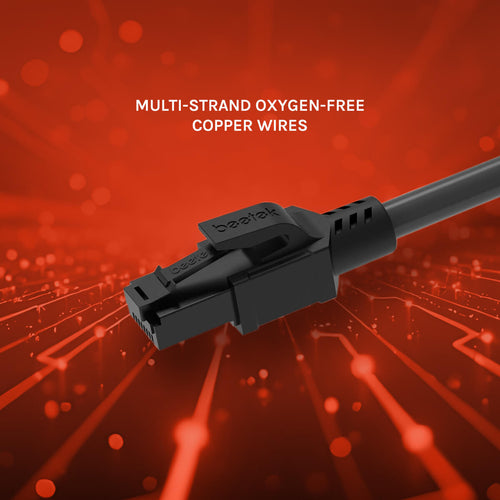

    Conductor Material Multi-strand oxygen-free copper
    Insulation Material HDPE
    Insulation Outer Diameter 0.95-0.97MM
    Insulation Average Thickness 0.17mm
    Insulation Minimum Thickness 0.15mm
    Insulation Color Code 1P: Bule & White/Blue; 2P: Orange & White/Orange;
    3P: Green & White/Green; 4P: Brown & White/Brown
    Core Wire Direction s
    Core Wire Lay Length <30mm
    Cable Direction s
    Cable Lay Length ≤120mm
    Cable Meter Mark Waterproof text
    Conductor Resistance 3 OHMS MAX
    Insulation Resistance 10M OHMS MIN, DC 300V 0.01sec.
    Withstand Voltage DC 300V 0.1sec.
    Delay Difference ≤45ns
    Frequency 250Mhz
    Impedance 100Ω±15
    Testing PASS FLUKE
    Insulation Elongation ≥300%
    Insulation Tensile ≥16 Mpa
    Jacket Outer Diameter 6.6±0.2mm
    Outer Jacket Material Composite material
    Jacket Elongation ≥100%
    Jacket Tensile ≥12.5 Mpa
    Operating Temperature -20~60℃
    Operating Voltage 30V
