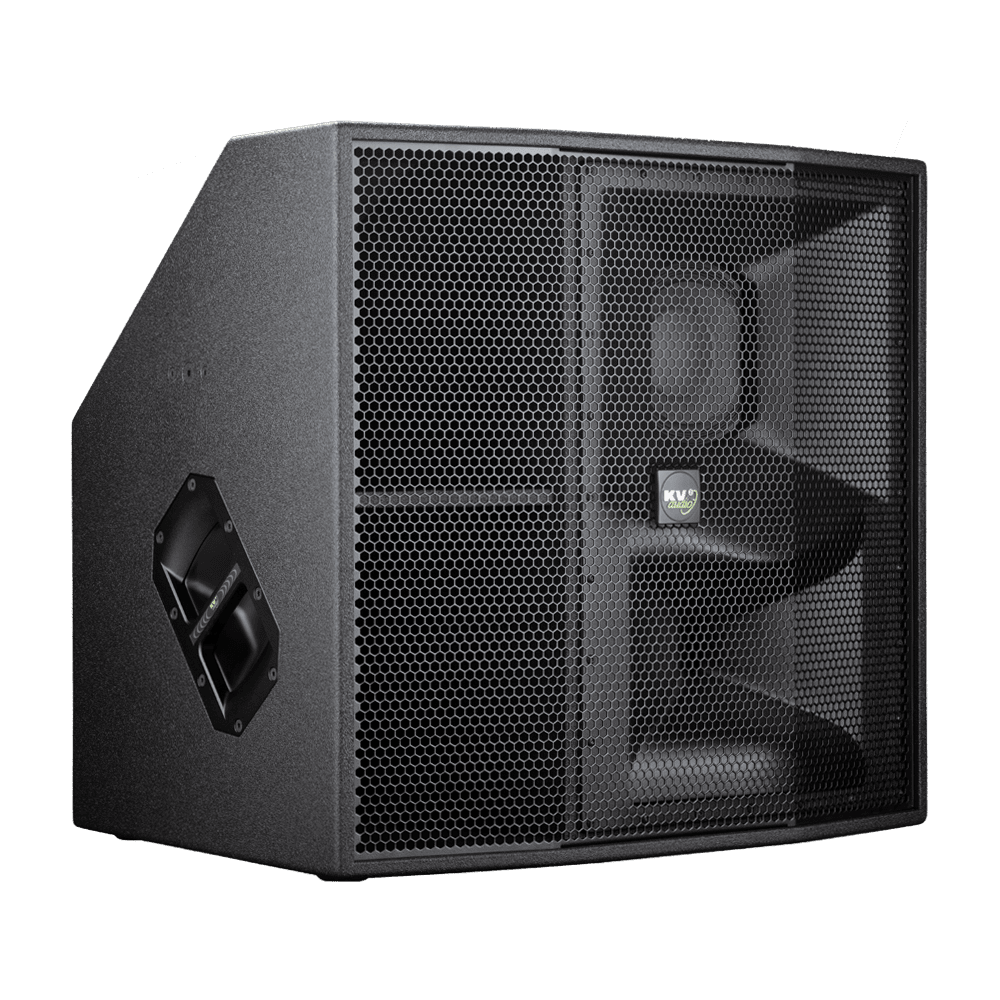

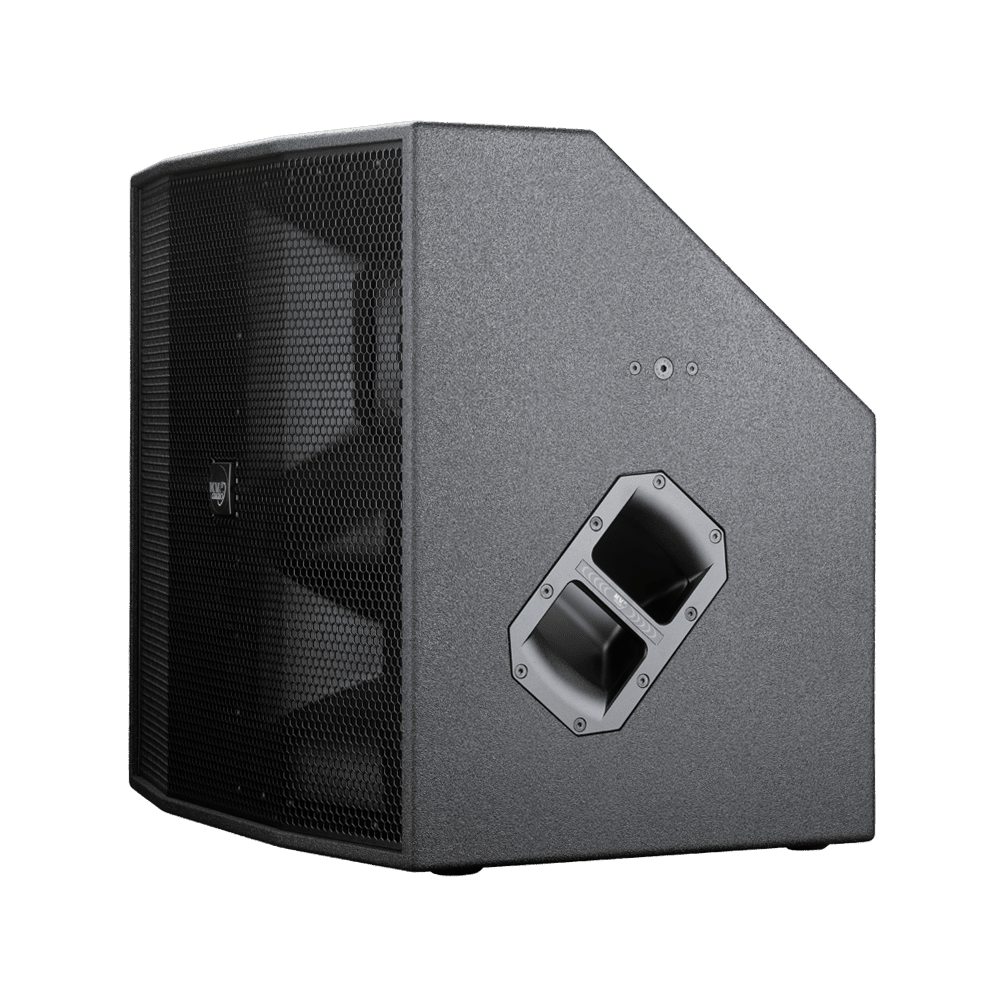

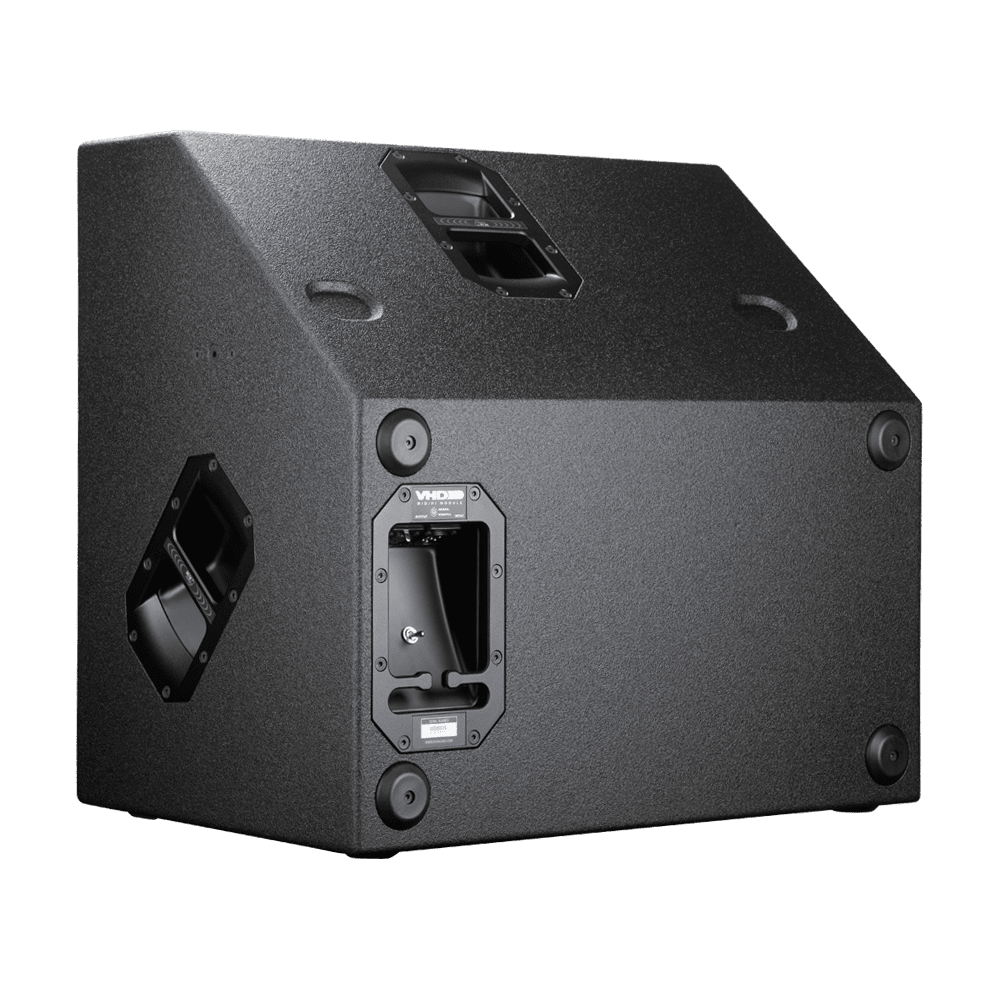

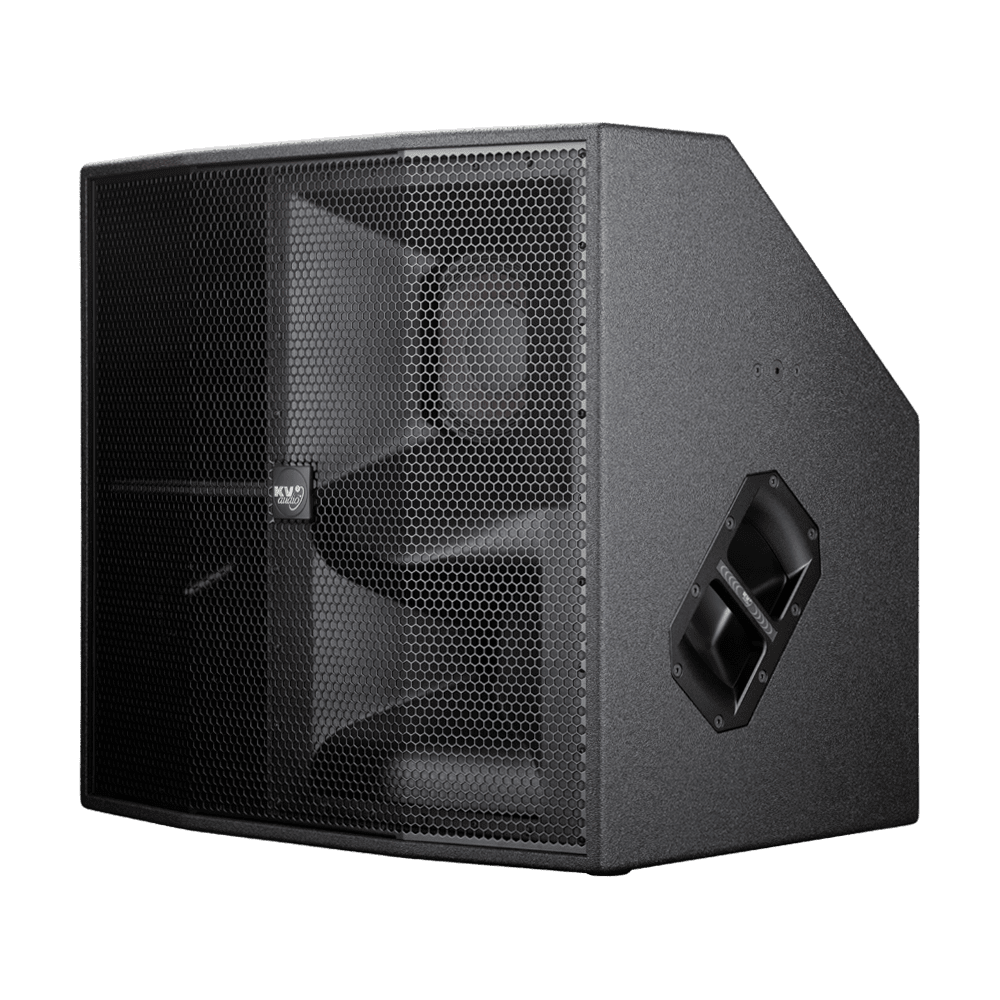

VHD1.0 – Mid High/Down-fill Enclosure
El gabinete descendente VHD1.0 cuenta con un solo woofer de medios bajos de 12″, un woofer de rango medio transcoil de 8″ y el mismo controlador de compresión que el VHD2.0 en una bocina de ángulo amplio de 110° horizontal por 40° vertical. La parte trasera de la caja ha sido angulada para usarla como relleno con el VHD2.0. Alternativamente, como caja independiente, se pueden alimentar hasta tres VHD1.0 desde un único amplificador VHD2000. Al igual que el VHD2.0, el VHD1.0 está disponible en versiones izquierda y derecha para aplicaciones de downfill. Diseñado para ser alimentado como esclavo desde el gabinete VHD2.0 o directamente desde el amplificador VHD2000, toda la ecualización, configuración y nivel están preestablecidos, lo que proporciona una solución plug and play para giras a gran escala e instalaciones de alta calidad.
Aplicaciones
Diseñado como un verdadero gabinete de relleno medio alto para acompañar al VHD2.0 como parte de los sistemas VHD
- Salas de conciertos de tamaño mediano a grande
- Instalación fija
- Eventos al aire libre
Código de producto
- KVV 987 141 – VHD1.0 R (derecha)
- KVV 987 076 – VHD1.0 L (izquierda)
Descripción
El gabinete descendente VHD1.0 cuenta con un solo woofer de medios bajos de 12″, un woofer de rango medio transcoil de 8″ y el mismo controlador de compresión que el VHD2.0 en una bocina de ángulo amplio de 110° horizontal por 40° vertical. La parte trasera de la caja ha sido angulada para usarla como relleno con el VHD2.0. Alternativamente, como caja independiente, se pueden alimentar hasta tres VHD1.0 desde un único amplificador VHD2000. Al igual que el VHD2.0, el VHD1.0 está disponible en versiones izquierda y derecha para aplicaciones de downfill. Diseñado para ser alimentado como esclavo desde el gabinete VHD2.0 o directamente desde el amplificador VHD2000, toda la ecualización, configuración y nivel están preestablecidos, lo que proporciona una solución plug and play para giras a gran escala e instalaciones de alta calidad.
Características
- Construcción profesional de abedul báltico con revestimiento de polímero resistente al desgaste
- Recorte el ángulo hacia abajo para un posicionamiento correcto cuando se coloca debajo del gabinete VHD2.0
- Cuatro piezas de fly-track (dos por lado)
- Reproducción de audio de muy alta definición
- Salida sostenida de 134 dB, pico de 137 dB
- Bocina de dispersión amplia controlada de 110° x 40° medios/agudos con una respuesta plana a 180°
- Revolucionario motor de compresión con diafragma de nitruro de titanio de 3″ (76 mm) con conector de fase de geometría compleja y estructura magnética de neodimio para un mayor rendimiento, una distorsión excepcionalmente baja y una respuesta de frecuencia extendida
- Controlador de rango medio Trans-Coil de 8″, con bobina móvil de 3″ (76 mm) e imán de neodimio para mayor control y salida con distorsión y peso reducidos. Controlador de medios graves de 12″ cargado con bocina con conjunto de bobina móvil de alta temperatura de 3″ (76 mm) interior/exterior, horneado con epoxi y estructura magnética de neodimio
- Requisito activo de tres vías: 1000 W del VHD 2000, lo que proporciona 600 W para los medios bajos de 12″, 300 W para los medios de 8″ y 100 W para las frecuencias altas
- Diseño patentado de asa lateral (3) para un manejo y transporte simplificados
- Patas de alto impacto y baja fricción, que permiten el bloqueo a otros gabinetes VHD y un fácil movimiento del gabinete
- Tablas de ruedas VHD de aluminio con bloqueo frontal y parachoques envolventes de madera dura
- Opción de impermeabilización y acabados de pintura especiales disponibles bajo petición
Aplicaciones
Diseñado como un verdadero gabinete de relleno medio alto para acompañar al VHD2.0 como parte de los sistemas VHD
- Salas de conciertos de tamaño mediano a grande
- Instalación fija
- Eventos al aire libre
Código de producto
- KVV 987 141 – VHD1.0 R (derecha)
- KVV 987 076 – VHD1.0 L (izquierda)
Configurations
VHD Basics
VHD1.0VHD Basics
Description
Basic usage of speakers, left and right side of the system. VHD 1.0 can be used as downfill with single VHD 2.0 configurations or other applications as recommended by KV2 Audio Tech support.
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable MH15 | Cable MH15 |
| 1 | Cable MH120 | Cable MH120 |
Images
Front view
WiringVHD1.0
Description
Up to 2000 people Number of bass boxes – depend on music style Right side of stereo single system For live system 4x 2.16 Subs recommended
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable MH120 | Cable MH120 |
| 2 | Cable LF15 | Cable LF15 |
| 2 | Cable LF40 | Cable LF40 |
Images
Front view
WiringAccesories
Cable MH120
Cable MH15
Cable MH180
Cable MH60
VHD1.0 Cart
VHD1.0 Cover
VHD1.0 Downfill arm (pair)Cable MH120
Gallery
Product code
KVV 987 126
Description
– 6 wire speaker cable – AP6 connectors – 12m (40ft) length – for Mid/Hi Module hook-up
Cable MH15
Gallery
Product code
KVV 987 147
Description
– 6 wire speaker cable – AP6 connectors – 1,5m (5ft) length – for Mid/Hi Module connection – for VHD1.0 Mid/Hi Module daisy-chaining
Cable MH180
Gallery
Product code
KVV 987 127
Description
– 6 wire speaker cable – AP6 connectors – 18m (60ft) length – for Mid/Hi Module hook-up
Mid/Hi speaker cable MH60
Gallery
Product code
KVV 987 125
Description
– 6 wire speaker cable – AP6 connectors – 6m (20ft) – for Mid/Hi Module hook-up
VHD1.0 Cart
Gallery
Product code
KVV 987 156
Description
– cart for easy transport and hanging VHD1.0 – with hardwood bumpers
– wheels are included
Downloads
VHD1.0 Cart 3D DWG
VHD1.0 Cart 3D DWG
VHD1.0 Cart SketchUp
VHD1.0 Cart SKP
VHD1.0 Cover
Gallery
Product code
KVV 987 157
Description
– used with cart
VHD1.0 Downfill arm (pair)
Gallery
Product code
KVV 987 310
Description
The VHD1.0 DOWNFILL ARM is a short, flat pre-angled steel bar that has two pre-fixed apertures at the lower end of the bar to allow different angles of suspension from the enclosure above. The arm is attached to the VHD1.0 down-fill enclosure by means of two apertures that receive the insertion of two D6 QUICK RELEASE PINS. The top of the bar is attached to the bottom of either the VHD2.0 TOP ARM or BASS/VHD2.0 ARM by sliding into the groove and inserting a single D12.6 QUICK RELEASE PIN.
Downloads
VHD1.0 Downfill arm (pair) SKP
VHD1.0 Downfill arm (pair) SketchUp
System Acoustic Performance
| Max SPL Long-term | 134dB |
| Max SPL Peak | 140dB |
| -3dB Response | 100Hz to 22kHz |
| -10dB Response | 85Hz to 30kHz |
| Full Range mode -3dB Response | 65Hz to 22kHz |
| Crossover Point | 100Hz, 450Hz, 2.2kHz |
High Frequency Section
| Acoustic Design | Horn Loaded |
| Horn Coverage Horizontal / Vertical | 110° x 40° |
| High Frequency Amplifier Requirement | 100W (VHD200 amp.) |
| Throat Exit Diameter / Diaphragm Size | 1.4″ / 3.0″ |
| Diaphragm Material | Nitride Titanium |
| Magnet Type | Neodymium |
Mid Range Section
| Acoustic Design | Horn Loaded |
| Horn Coverage Horizontal / Vertical | 110° x 40° |
| Midrange Amplifier Requirement | 300W (VHD2000 amp.) |
| Woofer Size / Voice Coil Diameter | 8″ / 3.0″ / Trans Coil |
| Diaphragm Material | Epoxy Reinforced Cellulose |
| Magnet Type | Neodymium |
Mid Bass Section
| Acoustic Design | Horn Loaded |
| Mid-bass Amplifier Requirement | 600W (VHD2000 amp.) |
| Woofer Size / Voice Coil Diameter | 12″ / 3″ / Inside Outside |
| Diaphragm Material | Epoxy Reinforced Cellulose |
| Magnet Type | Neodymium |
Speaker Input
| Speaker Input | AP6 male |
Speaker Output
| Speaker Output | AP6 female |
Cabinet
| Cabinet Material | Baltic birch |
| Handles | 4 |
| Color | Black (wear resistant polymer coating) |
Physical Dimensions
| Height | 660 mm (25.98″) |
| Width | 700 mm (27.55″) |
| Depth | 495 mm (19.48″) |
| Weight | 45 kg (99lbs) |
Product code
- KVV 987 141 – VHD1.0 R (right)
- KVV 987 076 – VHD1.0 L (left)
VHD2.0 EASE data package
VHD2.0 EASE data package includes VHD2.0, Double VHD2.0, VHD1.0 standalone, VHD1.0 downfill
